Der Folgende Guide erklärt die Verwendung einer AVM Fritz.Box. Bitte beachten Sie, dass auf diese Geräte kein weiterer Support von 3CX gegeben werden kann und der Guide ohne Gewähr auf Funktionalität bereitgestellt worden ist. Es ist notwendig für eine zuverlässige Kommunikation mit VoIP-Providern und Teleworkern dieses Gerät gegen ein anderes auszutauschen. Setup mit VoIP-Providern und Teleworkern können nicht weiter supportet werden, wenn dieses Gerät den NAT-Device zum WAN für das 3CX Phone System bereitstellt.
Vorwort:
Diese Anleitung ist mit den folgenden Versionen getestet worden
-Fritz.Box 7170: 29.04.76 & Fritz.Box 7270:29.04.80
-3CX Phone System: V8.0 oder höher (das 3CX Phone System muss SIP auf Port 5060 ausführen)
Umgebungsbeschreibung:
Der angeschlossende ISDN Anschluss besitzt 3 MSN, diese sollen wie folgt genutzt werden:
22446146 soll genutzt werden für Telefonie
22446147 soll genutzt werden für Telefonie
22446148 soll genutzt werden für FAX
Dieser Guide beschreibt die direkte Umleitung der MSN 22446148 an ein analoges Faxgerät.
Für eine Weiterleitung der “Fax MSN” an den internen 3CX-Fax Server lesen Sie bitte den Guide “Fritz.Box als PSTN Gateway”
Direkte Umleitung (eingehend und ausgehend)
Wenn Sie den Guide „Fritz.Box als PSTN Gateway“ gelesen haben, ist die Ausgangssituation wie folgt.
Die MSN 22446146 und 22446147 sind schon Erfolgreich an die 3CX umgeleitet worden.
Nun wird die MSN 22446148 direkt in der BOX an an den analogen Port 1 umgeleitet.
Dazu gehen Sie wie folgt vor:
1.Öffnen Sie das Webinterface der Fritz.Box und gehen sie auf „Einstellungen“, „Erweiterte Einstellunge“, „Telefoniegeräte“ und fügen in der Übersicht ein „neues Gerät einrichten hinzu“
2.Wählen Sie Faxgerät
3.Wählen Sie Fon 1 (analog) aus und nennen Sie das Gerät Fax
4.Wählen Sie ausgehende MSN Nummer, in unserem Fall die 22446148
5.Die eingehende Rufnummer wird automatisch festgelegt.

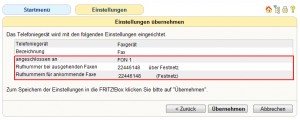

6.Prüfen Sie die Einstellungen und „Übernehmen“ Sie diese und beenden den Assistenten anschließend

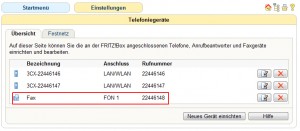

7.Ergebnis
