Beronet DID UmleitungGehen wir davon aus, dass eine 4SO Karte vorliegt.
Davon sind auf Port 1-3 NTBAs mit gleichem Rufnummern-block zu einer Gruppe zusammen gefasst worden.
An dem Port 4 sollen nun native ISDN Geräte angeschlossen werden. Dieses können ISDN-Analogwandler sein für Faxgeräte, ISDN Telefone, ISDN Dect Telefone
oder ISDN Karten zum Aufbau von Datenverbindungen. Aus dem vorliegenden Rufnummernblock sollen nun bestimmte MSNs/DIDs an den Port 4 umgeleitet werden.

Umgebung
BeroNet bero*fix 400
Rufnummern-block: (0211) 123456 0-30´
Umzuleitende MSNs/DIDs: 28-30

Vorgehensweise

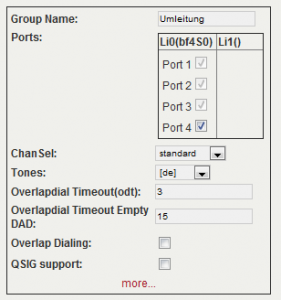

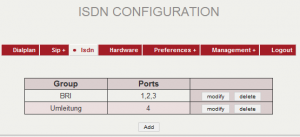

  1. In dem Webinterface der Bero*fix erzeugen wir eine neue Gruppe.
    Vergeben Sie einen eindeutigen Namen. In unserem Beispiel “Umleitung”
    und wählen Sie den Port 4 aus.
    BeroNet bero*fix MSN/DID
  2. Unter den erweiterten Optionen “more…” finden Sie den “Bearer”.
    Setzen Sie diesen auf
    “Speech” für alle Geräte die Sprache übertragen
    “Audio_3_1k” für Analogwandler mit Faxweiche
    “Digital Unrestricted” für Daten-Kommunikation
    und Spreichern mit “save” die Konfiguration
    BeroNet bero*fix MSN/DID
  3. Anschließend wechseln Sie auf den Reiter Hardware.
    Dort muss nun der Port 4 für den internen Gebrauch eingerichtet werden.
    Der “Type NT” und das “Protocol PMP” muss gesetzt werden.
    BeroNet bero*fix MSN/DID
  4. Nun legen wir den benötigten DialPlan für die Umleitung an.
    Dazu brauchen wir 2 neue Regeln. Richtung ist ISDN-ISDN,
    Regel 1 beschreibt die Umleitung von Extern an den Port 4,
    Regel 2 von Port 4 nach Extern.Regel1: Extern -> Intern
    Die Schreibweise (.*)(XX|YY|ZZ) bedeutet: Egal wie die Nummer anfängt (.*), aber aufhört mit XX oder YY oder ZZ (XX|YY|ZZ)
    Die 2 in New Destination gibt an: Der Wert, der in (.*) stand, soll gelöscht werden und nur noch die Nummern XX , YY oder ZZ weitergeleitet werden.
    Die MSNs/DIDs muss darauf hin passend in den Telefonen eingetragen werden. In unserem Beispiel 28,29 oder 30.

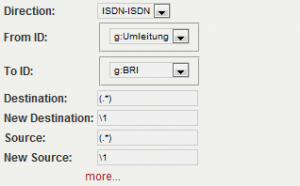

    BeroNet bero*fix MSN/DIDRegel 2: Intern ->Extern
    Bei dieser Regel bleibt alles Default
    BeroNet bero*fix MSN/DID
  5. Verschieben Sie nun im DialPlan die beiden Regeln an Position 1 und 2 aller Regeln und “activate” die neue Einstellung.
    BeroNet bero*fix MSN/DID

Hiermit ist eine Grundumleitung an einen ISDN Port abgeschlossen.
In manchen Fällen ist es aber noch sinnvoll, dass sich die Geräte auch mit der 3CX PBX unterhalten können.
Dieses finden Sie in den Fällen von Telefonen oder Telefonanlagen die an dem Port 4 betrieben werden.
Die nächsten Schritte zeigen eine Möglichkeit, eine solche Inter-Op Kommunikation herzustellen.

Umgebung

3CX PBX: Nebenstellen-länge 3 (z.B. 100,101 und 102 sind als SIP Telefone angebunden)
Post 4: Nebenstellen-länge 2 (wie in unserem Beispiel sind die MSNs auf den ISDN Geräten 28, 29 und 30)
Die 3CX-User sollen nun die Möglichkeit erhalten die ISDN Telefone anzurufen und umgekehrt.

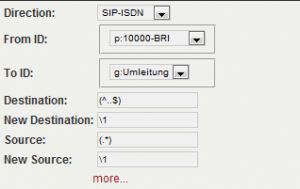

  1. Im Webinterface der bero*fix erzeugen wir einen neuen DialPlan.
    Richtung SIP-ISDN
    Schreibweise (^..$) bedeutet: Alle Nummern die nur 2 Stellen haben, umleiten auf die Gruppe “Umleitung”
    BeroNet bero*fix MSN/DID

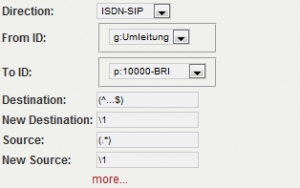

  2. Nun einen 2ten DialPlan eintragen Richtung ISDN-SIP
    Schreibweise (^…$) bedeutet: Alle Nummern die nur 3 Stellen haben, umleiten an die 3CX und nicht ins ISDN Netz schicken.
    Wichtige Anmerkung: Für die 3CX sieht der Anruf aus wie jeder andere externe Anruf. Es müssen passende eingehende Regel
    für jede DID hinterlegt sein in dem PSTN Gateway in dem Management Interface der 3CX!
    BeroNet bero*fix MSN/DID
  3. Die beiden Regel müssen an Platz 1 und 2 der Wahlregeln stehen (auch vor den Umleitungsregeln aus dem ISDN Netz)
    BeroNet bero*fix MSN/DID

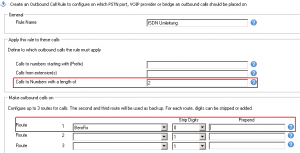

  4. In dem Management Interface der 3CX PBx muss nun noch eine neue ausgehende Regel geschrieben werden.
    Dabei soll es für den Enduser so aussehen als ob alles auf einer PBX liegt und es soll kein Prefix verwendet werden um die ISDN Telefone zu erreichen.
    Dafür legen wir die Regel mit der Richtlinie “Länge der Rufnummer” an und setzen den Wert auf “2” sowie keine Ziffern entfernen.
    BeroNet bero*fix MSN/DID
